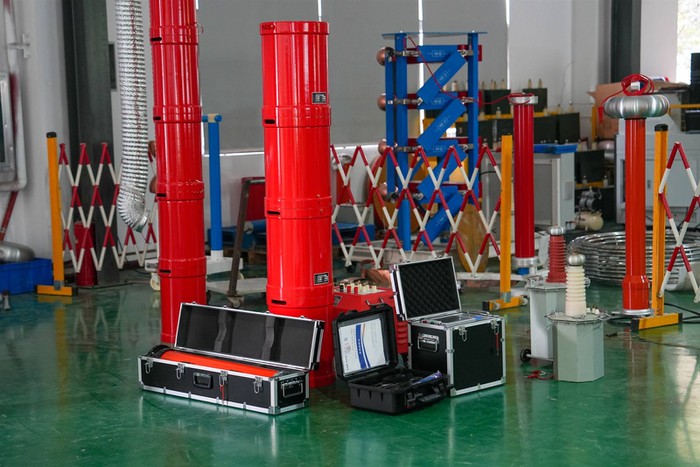

Resonans Siri (juga dikenali sebagai resonans siri frekuensi berubah)kedudukan kapasitor
Kedudukan kapasitor resonan siri bergantung kepada pertimbangan ekonomi dan teknikal litar. Kapasitor resonan siri boleh ditempatkan di hujung penghantaran, menerima akhir, atau pusat garis. Kadang -kadang mereka terletak di dua atau lebih kedudukan di sepanjang garis.
Tahap pampasan dan ciri -ciri litar menentukan kedudukan kapasitor. Memasangnya di terminal boleh memudahkan penyelenggaraan, tetapi sekiranya berlaku kesalahan, overvoltage pada terminal kapasitor boleh menyebabkan kapasitor berlebihan.
Kapasitor dipasang di stesen pensuisan talian yang lebih panjang. Kedudukan pusat garis juga mengurangkan kapasiti kapasitor nominal. Saiz kapasitor resonan siri diberikan oleh persamaan berikut
Saya adalah arus garis. Bank kapasitor terdiri daripada unit kecil yang disambungkan secara siri, selari, atau serentak dalam siri dan disambungkan untuk mendapatkan voltan dan penarafan VAR yang diperlukan.
Sistem perlindungan untuk kapasitor resonan siri
Apabila kesalahan atau beban berlebihan berlaku, arus besar akan mengalir melalui kapasitor resonan siri garis. Oleh itu, penurunan voltan yang berlebihan berlaku pada talian penghantaran. Untuk melindungi kapasitor dari voltan yang tidak normal, jurang percikan dan penyongsang overvoltage disambungkan ke terminal kapasitor. Pemutus litar juga dihubungkan selari dengannya. Berikut ini memperkenalkan beberapa kaedah kapasitor resonan siri.
Isu yang berkaitan dengansiri resonankapasitor
Berikut ini memberikan pengenalan terperinci kepada beberapa isu yang berkaitan dengan aplikasi siri kapasitor.
Barisan pampasan siri bergema secara siri pada frekuensi yang lebih rendah daripada kekerapan kuasa. Ini dipanggil resonans subsynchronous. Penyegerakan sekunder menghasilkan tekanan mekanikal, yang menyebabkan tekanan kilasan yang tinggi dalam aci pemutar. Masalah resonans sub segerak terutama berlaku semasa kesalahan atau operasi suis. Kaedah berikut menyelesaikan masalah sub segerak dengan sambungan siri garis pampasan. Gunakan penapis.
Sambungkan kapasitor dalam siri di bawah keadaan resonans.
Dengan mencetuskan penjana di bawah keadaan resonans.
Kapasitor yang disambungkan siri menghasilkan voltan pemulihan yang tinggi melalui kenalan pemutus litar.
Jika tahap pampasan dan kedudukan kapasitor tidak sesuai, relay jarak yang digunakan untuk perlindungan garis mungkin tidak berfungsi dengan baik.
Menyambungkan pengubah yang dipunggah pada akhir pampasan garis akan menjana resonans tak linear atau resonans ferromagnetik. Ini boleh menyebabkan ayunan yang tidak terganggu, yang boleh dikurangkan dengan menggunakan reaktor shunt pada kapasitor atau litar singkat sementara kapasitor untuk menurunkan kekerapan ayunan. Motor segerak beban rendah cenderung memandu.
Kapasitor resonan siri akan menghasilkan lebih banyak kenaikan voltan bersih, mengakibatkan penurunan voltan yang lebih besar.
