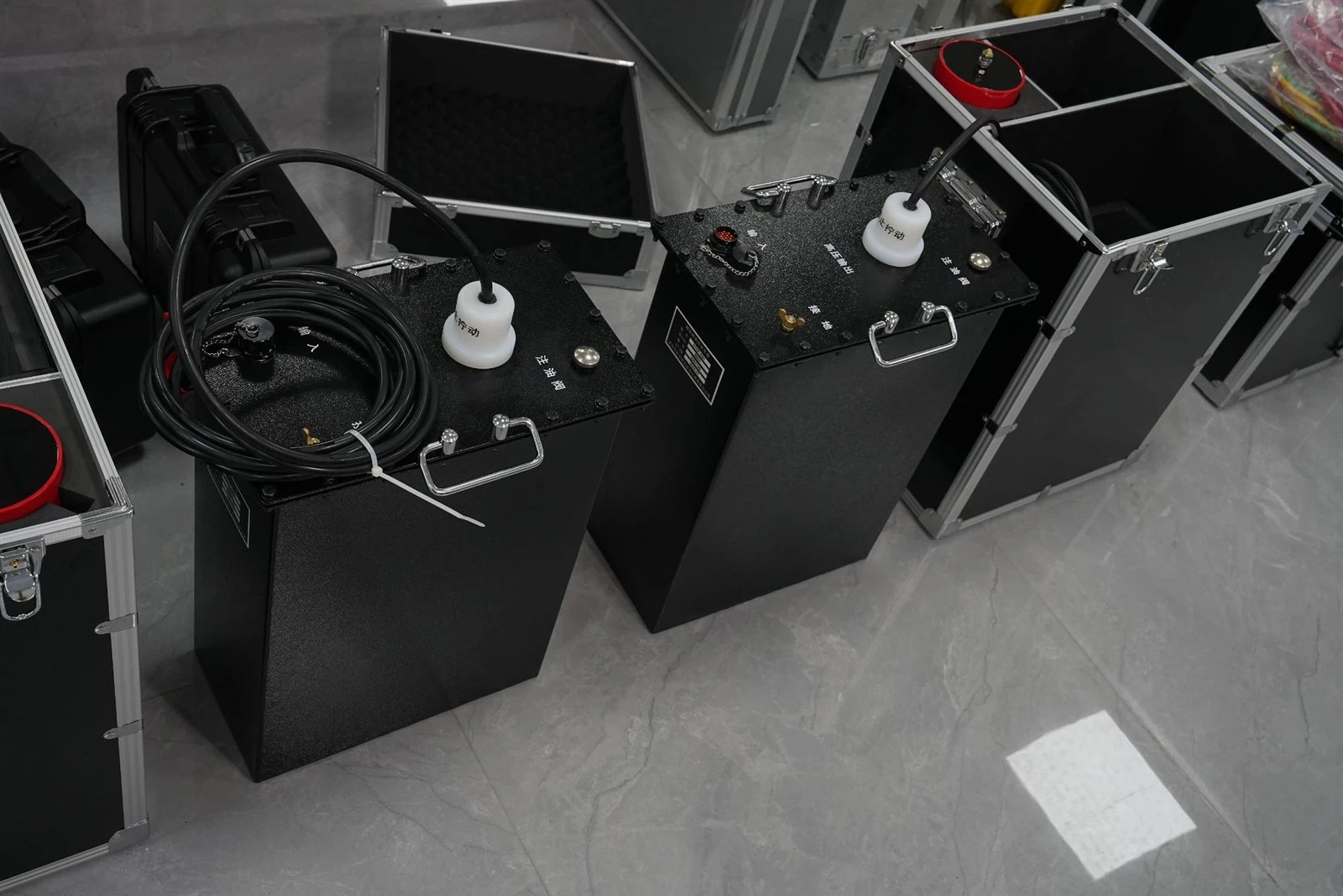

Frekuensi yang sangat rendah (VLF)Ujian adalah kaedah ujian AC yang digunakan untuk kabel kuasa sederhana dan voltan tinggi (biasanya 10kV dan ke atas) untuk melakukan ujian voltan bertahan dan mendiagnosis keadaan penebat .
Ciri -ciri dan prinsip terasnya adalah seperti berikut:
1.Frekuensi yang sangat rendah:
Kekerapan voltan ujian biasanya sekitar 0 . 1 Hz (hertz) (julat biasa ialah 0 . 01 Hz hingga 0.1 Hz). Ini jauh lebih rendah daripada kekerapan kuasa (50Hz atau 60Hz).
2.AC bertahan voltan:
Walaupun kekerapannya sangat rendah, ia pada dasarnya adalah satuUjian voltan ac . thadalah berbeza dari tradisional DC menahan ujian voltan .
Ujian VLF menggunakan voltan AC yang jauh lebih tinggi daripada voltan operasi yang dinilai kabel (biasanya 2 atau 3 kali voltan fasa yang diberi nilai) untuk tempoh tertentu (biasanya 15 hingga 60 minit) .
3.Tujuan:
Ujian Menahan: Matlamat utama adalah untuk mengesahkan bahawa kabel dan aksesori (sendi, penamatan) mempunyai kekuatan penebat yang mencukupi untuk menahan tekanan yang lebih tinggi daripada voltan operasi biasa tanpa memecahkan . Ini adalah ujian penerimaan kritikal selepas pemasangan kabel atau pembaikan .
Ujian diagnostik: Dengan memantau parameter seperti arus kebocoran (atau komponen harmoniknya), kehilangan tangen (tan delta), atau pelepasan separa (PD) semasa ujian, keadaan penuaan keseluruhan penebat kabel atau kecacatan setempat (seperti pokok elektrik, Parameter memberikan maklumat berharga mengenai kesihatan penebat .
4.Prinsip Kerja:
Voltan AC VLF menjana medan elektrik bergantian dalam penebat dielektrik kabel .
Kecacatan dalam penebat (e . g ., lompang, kekotoran, pokok air, isu antara muka) mempamerkan perubahan dalam ciri -ciri elektrik mereka (seperti kapasitansi, rintangan) di bawah medan bergantian ini, berbeza dengan penebat bunyi .
Perubahan ini ditunjukkan dalam magnitud, bentuk gelombang, dan kandungan harmonik arus kebocoran yang mengalir melalui penebat, atau dalam nilai kehilangan dielektrik (tan delta) nilai .
Dengan mengukur dan menganalisis bagaimana parameter ini berubah dari masa ke masa atau dengan voltan, kehadiran dan keterukan kecacatan penebat dapat ditentukan .
Sekiranya kecacatan teruk wujud, kerosakan mungkin berlaku di bawah voltan tinggi, mendedahkan masalah semasa ujian dan bukannya dalam perkhidmatan .
