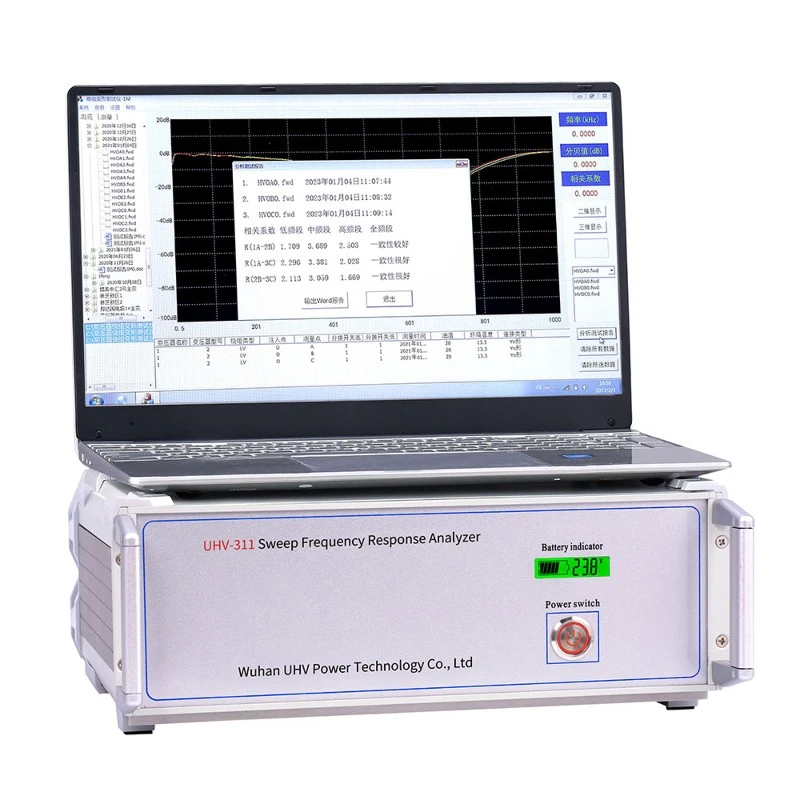

ThePeranti ujian SFRADi bawah Wuhan UHV dapat membantu banyak pekerja kuasa menjalankan pelbagai ujian kuasa dengan lebih mudah.
Prinsip ujian teras dari Peranti ujian SFRA adalah analisis tindak balas frekuensi (FRA).
1. Suntikan isyarat sapu: masukkan siri rendah - isyarat gelombang sinus voltan dengan frekuensi (seperti 1kHz-2MHz) ke satu hujung penggulungan pengubah.
2. Respon Pengukuran: Ukur amplitud (dan fasa) isyarat output di hujung lain penggulungan.
3. Menjana lengkung ciri: Kirakan nisbah amplitud (nilai db) input/output pada setiap titik kekerapan, dan lukis lengkung tindak balas frekuensi penggulungan. Keluk ini adalah "cap jari" unik struktur fizikal penggulungan (kapasitans, pengedaran induktansi).
4. Diagnosis perbandingan: Bandingkan lengkung semasa dengan lengkung penanda aras kilang/sejarah atau keluk kesihatan fasa lain penggulungan.
5. Pengenalpastian ubah bentuk: Jika terdapat sisihan yang signifikan dalam bentuk lengkung (seperti peralihan kedudukan puncak/lembah resonans, perubahan amplitud, atau perubahan bentuk keseluruhan), ia menunjukkan bahawa struktur dalaman penggulungan (seperti anjakan gegelung, melengkung, litar pintas) mungkin mengalami ubah bentuk mekanikal.
Kaedah lain: Impuls Voltan Rendah (LVI)
Walaupun FRA adalah arus perdana mutlak, beberapa penguji juga mengintegrasikan kaedah LVI.
Prinsip: Suntikan tahap nanosecond rendah - nadi voltan ke dalam penggulungan dan mengukur masa - tindak balas domain titik akhir penggulungan (bentuk gelombang voltan gelombang kejadian dan gelombang yang dicerminkan).
Diagnosis: Tentukan ubah bentuk dengan membandingkan perbezaan antara bentuk gelombang semasa dan bentuk gelombang sejarah atau bentuk gelombang bergantian, seperti masa ketibaan gelombang yang dicerminkan, perubahan kedudukan puncak dan lembah dan amplitud. LVI mungkin lebih sensitif untuk mengesan ubah bentuk tempatan yang teruk (seperti litar pintas antara), tetapi keseluruhan FRA mempunyai pelbagai aplikasi yang lebih luas, maklumat yang lebih kaya, dan lebih berkesan untuk mengesan ubah bentuk kecil.
