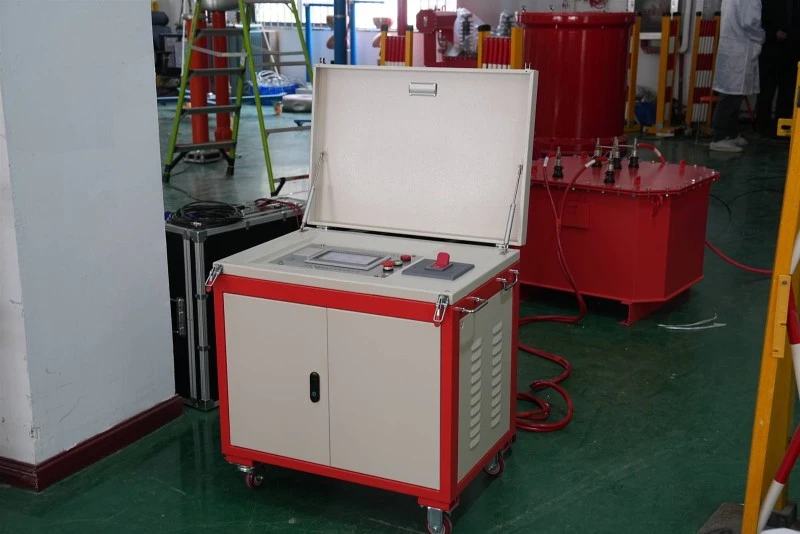

Ujian voltan tahan resonans siri frekuensi berubah-ubah adalah dengan menggunakan kearuhan reaktor dan kemuatan objek yang diuji untuk membentuk litar siri LC, melaraskan output frekuensi voltan bekalan kuasa frekuensi berubah-ubah, dan mencapai resonans siri.
Mengikut prinsip resonans, apabila nilai reaktans induktif X1 reaktor L adalah sama dengan nilai reaktans kapasitif XC dalam litar, litar akan mencapai keadaan resonans. Pada masa ini, hanya rintangan litar R menggunakan kuasa aktif dalam litar, manakala kuasa reaktif berada dalam kapasitansi reaktor dan sampel ujian, sekali gus menghasilkan voltan tinggi pada sampel ujian.
Syarat untuk menjana resonans siri: XL=XC
Oleh kerana voltan tinggi yang dihasilkan olehresonans siridalam L dan C, ia boleh menyebabkan kerosakan pada pecahan gegelung atau kapasitor. Oleh itu, dalam kejuruteraan kuasa, resonans siri harus dielakkan sebanyak mungkin, dan amat penting untuk menggunakan set lengkapperalatan ujian resonans siri frekuensi berubah-ubahuntuk mengesan sistem kuasa.
Di bawah keadaan impedans, tanda bahagian khayalan adalah sama selepas resonans adalah bertentangan. Impedans siri adalah sama dengan 0, dan impedans selari adalah sama dengan infiniti. Apabila resonans berlaku, arus resonan litar siri adalah tidak terhingga; Voltan resonan litar selari adalah tidak terhingga (nilai teori). Dalam litar siri rintangan dan induktansi, fenomena bekalan kuasa, voltan, dan arus dalam fasa yang sama dipanggilresonans siri, yang dicirikan oleh rintangan tulen, bekalan kuasa, voltan dan arus dalam fasa yang sama. Reaktans X adalah sama dengan 0, dan impedans Z adalah sama dengan rintangan R. Pada masa ini, impedans litar adalah yang paling kecil, arus adalah yang terbesar, dan kearuhan dan kapasitansi boleh menjana voltan berkali-kali lebih tinggi daripada voltan bekalan kuasa. Oleh itu, resonans siri juga dikenali sebagai resonans voltan. Resonans selari: Dalam litar selari induktor kapasitor perintang, voltan litar dan jumlah arus berada dalam fasa, yang dipanggil resonans selari. Ciri-cirinya ialah: resonans selari adalah pampasan lengkap, bekalan kuasa tidak perlu memberikan kuasa reaktif, hanya menyediakan kuasa aktif yang diperlukan oleh perintang. Apabila resonans berlaku, jumlah arus litar diminimumkan, dan arus cawangan biasanya lebih besar daripada jumlah arus litar, jadi resonans selari juga dikenali sebagai resonans semasa.
Dalam litar bersiri perintang, kapasitor, dan induktor, tolak terus pengaruh induktor XL dan XC; Jika syarat tertentu dipenuhi, hanya mengambil XL=Xc, tindak balas litar adalah sama dengan sifar, fasa arus dan voltan dalam litar adalah sama dan kuasa reaktif tidak ditukar antara perintang, induktor dan kapasitor. Keadaan litar ini dipanggilresonans siri.
Dalam litar AC dengan perintang R, induktor L, dan kapasitor C, voltan merentasi litar biasanya berbeza daripada fasa semasa. Jika kita melaraskan parameter atau kekerapan kuasa komponen litar (L atau C), ia boleh berada dalam fasa yang sama, dan keseluruhan litar adalah rintangan semata-mata. Apabila litar mencapai keadaan ini, ia dipanggil resonans.
Dalam litar bersiri yang terdiri daripada perintang, induktor dan kapasitor, apabila kapasitor XC=aruh XL adalah sama, resonans siri berlaku dan fasa voltan U dan arus I dalam litar adalah sama; Apabila resonans siri berlaku dalam litar, impedans Z=R2+XC-XL2=R, jumlah impedans litar diminimumkan dan arus akan mencapai nilai maksimumnya.
Dalam litar AC sinusoidal dengan komponen R, L, dan C, voltan dan arus pada kedua-dua hujung litar biasanya berbeza; Jika nilai parameter komponen litar diubah atau kekerapan bekalan kuasa dilaraskan, voltan dan arus litar akan berada dalam fasa, dan impedans litar akan memaparkan sifat rintangan. Litar jenis ini dipanggil resonans. Mengikut bentuk sambungan litar yang berbeza, fenomena resonans boleh dibahagikan kepada resonans siri dan resonans selari. Dalam litar siri R, l, C, apabila XL=XC, sudut impedans ∧=0, iaitu, voltan dan arus bekalan kuasa berada dalam fasa. Fenomena ini dipanggil resonans siri. Ciri-ciri resonans siri ialah apabila resonans berlaku, disebabkan oleh kearuhan XL sama dengan XC, impedans mencapai minimum dan rintangan litar diminimumkan.
Apabila voltan U adalah malar, arus I dalam litar mencapai nilai maksimumnya. Disebabkan oleh resonans XL=XC, fasa UL=UC adalah bertentangan dengan UL dan UC, jadi voltan pada perintang adalah sama dengan voltan bekalan kuasa. Resonans litar siri mempunyai beberapa ciri. Memahami fenomena resonans boleh menggunakan ciri-ciri ini untuk mengelakkan bahaya yang disebabkan oleh ciri-ciri tertentu. Peranti penapisan harmonik menggunakan ciri-ciri resonans siri untuk mempertimbangkan harmonik utama. Peranti pampasan kuasa reaktif am harus mengelakkan resonans siri kerana apabila resonans siri berlaku, voltan pada komponen kapasitor akan meningkat, yang boleh menyebabkan kerosakan lapisan penebat kapasitor. Walau bagaimanapun, dalam kejuruteraan radio, isyarat yang perlu diterima boleh diekstrak menggunakan selektiviti fenomena resonans siri dan voltan tinggi yang diperolehi. Faktor kualiti Q bagi litar resonans terpilih frekuensi LC ditakrifkan sebagai: Qo=wo L/R, wo ialah frekuensi resonan litar, dan R ialah rintangan kehilangan kearuhan L.
