Peranti ujian voltan tahan resonan siri AC? Wuhan UHV pakar dalam menghasilkanAC menahan peranti voltan, dengan pelbagai pilihan produk. Apabila mencari peranti voltan tahan AC, pilih Wuhan UHV.
Peranti ujian resonans siri voltan tinggi-AC ialah aperanti ujian resonans siriyang menggunakan induktor ditala dan kapasitor beban untuk menjana resonans siri frekuensi kuasa dan mendapatkan voltan ujian frekuensi kuasa. Resonans siri terdiri daripada pengubah pengasingan, bekalan kuasa pengawal selia frekuensi dan voltan, pengubah pengujaan, reaktor dan pembahagi voltan kapasitif. Kapasitor dan reaktor sampel ujian membentuk sambungan resonan bersiri; Pembahagi voltan disambungkan selari dengan sampel ujian untuk mengukur voltan resonan pada sampel ujian dan memberikan isyarat perlindungan voltan lampau; Output kuasa modulasi frekuensi digandingkan dengan litar resonansi siri melalui pengubah pengujaan, memberikan kuasa pengujaan untuk resonans siri.
Theperanti ujian resonans siri frekuensi berubah-ubahberbeza daripada instrumen ujian am, dan ciri terbesarnya ialah set peralatan yang sama boleh digunakan untuk ujian voltan tahan AC bagi peralatan elektrik yang berbeza seperti-kabel berpaut silang, transformer, dsb. GIS, Motor elektrik dan penjana, sebagai tambahan kepada model biasa dan biasa digunakan yang disediakan dalam katalog pilihan ini untuk dipilih oleh pengguna, biasanya memerlukan reka bentuk skema konfigurasi berdasarkan julat sampel dan ujian pengguna. keperluan, untuk memenuhi keperluan ujian bagi kawasan, pengguna dan sampel yang berbeza.
Kita tahu bahawa apabila frekuensi litar f=1/2 π√ LC, resonans berlaku dalam litar, dan voltan pada sampel ujian ialah Q kali voltan keluaran pengubah pengujaan hujung voltan tinggi. Q ialah faktor kualiti sistem, iaitu berbilang resonans voltan, secara amnya antara puluhan hingga ratusan atau lebih. Mula-mula, laraskan frekuensi output bekalan kuasa frekuensi berubah-ubah untuk mendorong resonans siri dalam litar, dan kemudian laraskan voltan keluaran bekalan kuasa frekuensi berubah-ubah di bawah keadaan resonans litar untuk mencapai nilai ujian voltan sampel. Disebabkan oleh resonans litar, voltan keluaran yang lebih kecil daripada bekalan kuasa frekuensi boleh ubah boleh menjana voltan ujian yang lebih tinggi pada sampel ujian CX.

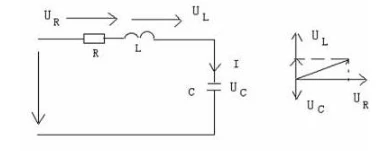

Rajah 1 Diagram skematik resonans siri
Theperanti ujian resonans siri frekuensi berubah-ubahdibangunkan oleh Wuhan UHV menggunakan prinsip resonans siri. Ia menggunakan pengubah pengujaan untuk merangsang litar resonans siri, melaraskan frekuensi keluaran pengawal frekuensi berubah-ubah, dan menyebabkan kearuhan litar L dan sampel ujian C bergema secara bersiri. Voltan resonan ialah voltan yang digunakan pada sampel ujian. Peranti ujian resonans penukaran frekuensi digunakan secara meluas dalam industri seperti kuasa, metalurgi, petroleum dan kejuruteraan kimia, dan sesuai untuk penyerahan dan ujian pencegahan spesimen kapasitif-berkapasiti tinggi, tinggi-voltan.

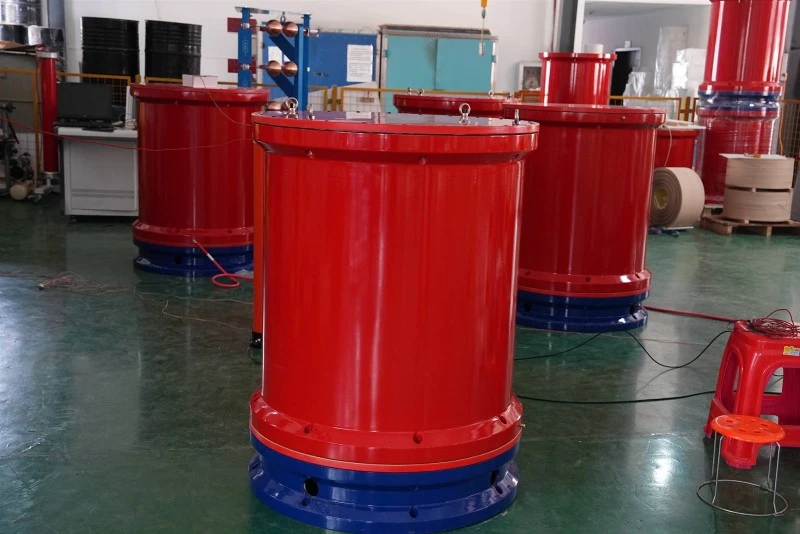

Theperanti tahan voltan resonansi siriterutamanya terdiri daripada pengawal penukar frekuensi, pengubah pengujaan,-reaktor voltan tinggi,-pembahagi voltan tinggi, dsb. Pengawal frekuensi boleh ubah dibahagikan kepada dua kategori: pengawal desktop dengan 20KW dan ke atas, dan pengawal kotak mudah alih dengan 20KW dan ke bawah; Ia terdiri daripada pengawal dan penapis. Fungsi utama pengawal frekuensi berubah adalah untuk menukar gelombang sinus frekuensi kuasa 380V atau 200V AC dengan amplitud dan frekuensi tetap kepada gelombang sinus dengan amplitud dan frekuensi boleh laras. Dan menyediakan kuasa untuk keseluruhan peralatan. Fungsi pengubah pengujaan adalah untuk menaikkan keluaran voltan oleh bekalan kuasa frekuensi berubah-ubah kepada voltan ujian yang sesuai. Reaktor voltan tinggi-L ialah komponen penting litar resonans. Apabila frekuensi kuasa bersamaan dengan 1/(2 π√ LCX), ia mengalami resonans siri dengan sampel ujian CX.
Peranti ujian resonans siri frekuensi berubah sesuai untuk ujian voltan tahan AC bagi kabel kuasa polietilena 10KV, 35KV, 110KV, 220KV dan 500KV. Sesuai untuk ujian voltan tahan AC 60KV, 220KV, dan 500KV GIS. Sesuai untuk kekerapan kuasa menahan ujian voltan pengubah besar dan set penjana; Ujian voltan tahan aruhan untuk pengubah kuasa; Pengukuran rintangan pembumian.
Oleh kerana tumpuan selama bertahun-tahun pada penyelidikan dan pengeluaran peranti resonans bersiri, Wuhan UHV ialah pilihan utamaperanti resonan siri frekuensi berubah-ubahdari segi teknologi, kualiti, dan perkhidmatan! Selepas pemeriksaan di seluruh negara, ramai pelanggan profesional akhirnya memilih peranti ujian resonans siri frekuensi pembolehubah voltan tinggi ultra-Wuhan. Wuhan UHV sangat percaya bahawa kualiti diutamakan dan perkhidmatan diutamakan boleh memenangi hati dan pujian pelanggan!
