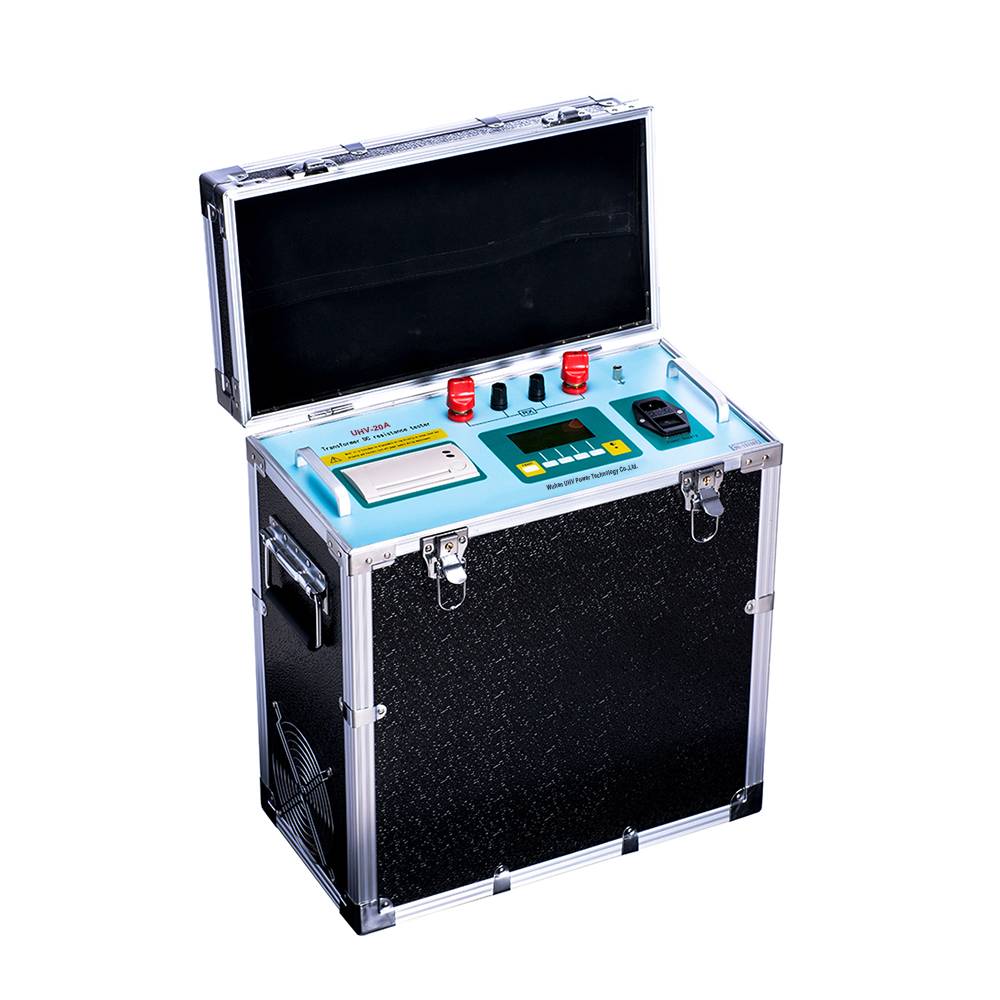

ThePenguji rintangan berliku DCDi bawah Wuhan UHV dapat membantu banyak pekerja kuasa menjalankan pelbagai ujian kuasa dengan lebih mudah .
I . Penyediaan
Kekuatan & Pelepasan:
Putuskan semua sumber kuasa (Angkatan, Lengkung Lapangan, Litar Kawalan) .
Untuk motor besar, pelepasan lengan: pendek terminal positif dan negatif ke tanah menggunakan dawai bertebat untuk 10-15 saat .
Alat:
Multimeter digital (julat rintangan rendah): digunakan untuk pengukuran kasar (ketepatan terhad) .
Ohmmeter mikro (atauPenguji Rintangan DC): Alat yang disyorkan dengan ketepatan 0 . 1 μ Ω ~ 1 Ω, menghapuskan pengaruh rintangan wayar.
Termometer inframerah: Catat suhu penggulungan (rintangan perlu ditukar menjadi suhu) .
Sarung tangan dan gogal terlindung .
II . langkah pengukuran
1. penggulungan lengan (pemutar)
Angkat pemegang berus atau keluarkan berus untuk mengasingkan litar pemutar .
Ukur menggunakan kaedah mikro-ohmmeter 4- (Kelvin) kaedah:
Giliran Single: Tempatkan Probe pada Dua Bar Commutator Bersebelahan .
Laluan Selari: Tempat Probe Pada Bar Commutator 180 darjah selain .
Keseluruhan: Ukur antara terminal berus positif dan negatif (pastikan hubungan yang baik) .
Tindakan Utama: Perlahan -lahan memutar pemutar dan mengambil pelbagai ukuran pada kedudukan yang berbeza; Kirakan purata .
2. medan penggulungan (stator)
Putuskan sambungan pendawaian luaran dan ukur secara langsung merentasi terminal penggulungan .
Nota: Rintangan medan shunt/siri lebih tinggi (puluhan Ω ke kΩ), pengujaan berasingan lebih rendah (beberapa Ω hingga puluhan Ω) .
III . Pertimbangan utama
Sentiasa gunakan kaedah 4- (Kelvin):
Sambungkan arus dan voltan berasingan membawa kepada menghapuskan ralat rintangan plumbum (kenalan voltan<1cm from the terminal).
Pembetulan suhu (tembaga =0.00393/ darjah):
Formula: r₂₀=rₜ / [1 + 0.00393 × (t - 20)]] (t diukur penggulungan di ijazah) .
Menghapuskan gangguan:
Clean terminals for good contact; pause measurement if humidity >80%; Gunakan fungsi pembalikan semasa meter untuk membatalkan emf termal .
IV . Diagnosis kesalahan
Rintangan Infinite (OL):Buka penggulungan atau memimpin rosak .
Rintangan yang sangat rendah:Turn-to-turn degradasi pendek atau penebat .
Bacaan yang berubah -ubah:Sendi solder sejuk pada komutator atau pembentukan debu karbon .
>Perbezaan ± 3% antara cawangan selari:Penggulungan asimetri atau setempat pendek .
V . keselamatan
Sahkan tiada voltan sisa pada motor voltan tinggi (gunakan penguji voltan); instrumen tanah untuk mencegah ESD; Ikuti IEC 60034-27 atau GB/T 1029 standard .
Petua:Menyiasat bacaan rintangan yang tidak normal di samping ujian rintangan penebat (500V/1000V megger) dan ujian semasa tanpa beban . untuk diagnostik ketepatan, gunakan penganalisis penggulungan (e . g ., megger}}
