Gambaran Keseluruhan Peralatan Ujian Resonans:
Apabila menentukur pengubah voltan kapasitif (CVT), kekerapan ujian mesti dijalankan pada 50Hz. Sementara itu, keadaan geografi tapak adalah kompleks. Peralatan eksperimen tradisional tidak lagi mencukupi untuk memenuhi keperluan pengendalian dan ujian di tapak.
Kelebihan bekalan kuasa resonan siri dalam aplikasi sistem kuasa:
1. Kapasiti kuasa yang diperlukan sangat dikurangkan. Bekalan kuasa resonan siri menghasilkan voltan tinggi dan arus tinggi melalui resonans reaktor resonan dan kapasitor yang diuji. Dalam keseluruhan sistem, bekalan kuasa hanya perlu menyediakan bahagian aktif sistem. Oleh itu, kuasa yang diperlukan untuk ujian hanyalah kapasiti ujian . 1/q.
2. Berat dan jumlah peralatan telah dikurangkan. Dalam bekalan kuasa resonan siri, bukan sahaja pengatur kuasa tinggi yang besar dan pengubah ujian kekerapan kuasa tinggi biasa dihapuskan, tetapi bekalan kuasa pengujaan resonan hanya memerlukan 1/q kapasiti ujian, sangat mengurangkan berat dan jumlah sistem . 1/5-1/10 dari peralatan ujian biasa.
3. Meningkatkan bentuk gelombang voltan output. Bekalan kuasa resonan adalah litar penapisan resonan yang dapat meningkatkan distorsi gelombang voltan output, mendapatkan bentuk gelombang sinus yang baik, dan dengan berkesan menghalang sampel ujian daripada tersilap dipecahkan oleh puncak harmonik.
4. Mencegah titik kesalahan semasa litar pintas besar. Dalam keadaan resonans siri, apabila titik penebat yang lemah produk yang diuji dipecahkan, litar segera kehilangan resonans, dan arus gelung dengan cepat jatuh ke 1/q arus ujian biasa. Apabila menjalankan ujian voltan bertahan menggunakan resonans selari atau pengubah ujian, arus pecahan segera meningkat sebanyak puluhan kali. Berbanding dengan kedua-dua, arus litar pintas dan semasa berbeza berbeza dengan beratus-ratus kali. Oleh itu, resonans siri dapat mengesan titik penebat yang lemah tanpa bimbang tentang titik kesalahan semasa litar pintas yang besar.
5. Tidak akan ada pemulihan overvoltage. Apabila sampel ujian rosak, disebabkan oleh kehilangan keadaan resonans, voltan tinggi segera hilang, arka segera memadamkan, dan proses memulihkan voltan panjang, menjadikannya mudah untuk melepaskan bekalan kuasa sebelum mencapai voltan yang diberi nilai. Voltan berkedip sekali lagi. Proses pemulihan voltan ini adalah proses ayunan sekejap pengumpulan tenaga. Proses ini panjang dan tidak ada overvoltage pemulihan.

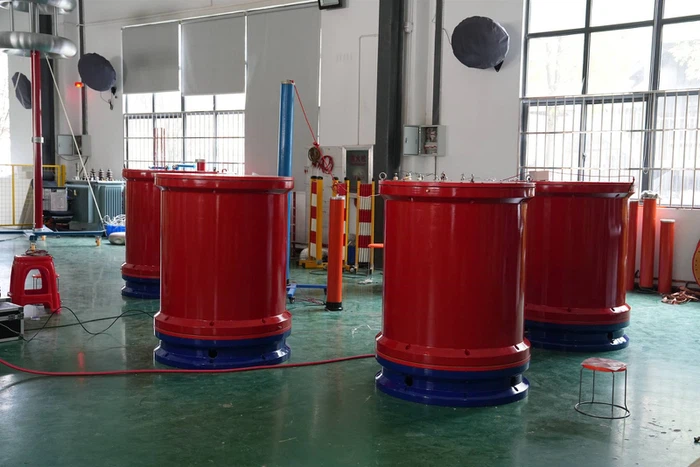

Wuhan UHV mengkhususkan diri dalam pengeluaranResonans Siri (juga dikenali sebagai Peralatan Lengkap Resonans Siri Kekerapan Variabel)dan telah terlibat dalam industri pengukuran elektrik selama bertahun -tahun. Produknya mempunyai kualiti kelas pertama dan mengalu-alukan pelanggan untuk datang dan membeli.
